Cartographie & Architecture Réseau Network Mapping & Architecture

Forgex France possède 4 sites industriels (Monthermé, Bogny, Vouziers, Nogent) avec une infrastructure réseau complexe et peu documentée. Lors de mes deux stages, j'ai été chargé de cartographier l'intégralité du réseau, de restructurer les lecteurs réseau partagés et de mettre en place un système d'étiquetage normalisé pour l'ensemble du parc informatique. Ce projet d'envergure s'est étendu sur les deux périodes de stage. Forgex France has 4 industrial sites (Monthermé, Bogny, Vouziers, Nogent) with a complex and poorly documented network infrastructure. During my two internships, I was tasked with mapping the entire network, restructuring shared network drives, and implementing a standardized tagging system for the entire IT fleet. This comprehensive project spanned both internship periods.

• Cartographie Réseau sur Draw.io Network Mapping on Draw.io

  Refonte complète des schémas d'architecture. L'existant reposait sur Cisco Packet Tracer, qui est avant tout un outil de simulation technique, souvent rigide et peu lisible pour un public non averti. J'ai donc pris l'initiative de tout migrer sous Draw.io. Bien qu'ils soient tous deux utilisés en réseau, ils répondent à des besoins différents : là où Packet Tracer se concentre sur la simulation des flux, Draw.io offre une flexibilité de design et un rendu visuel largement supérieurs. Ce choix a permis d'obtenir des schémas clairs, esthétiques et facilement exploitables par tous (DSI, PDG, prestataires externes). Ce travail a nécessité de cartographier la topologie réseau, les baies de brassage, les switches, les bornes Wi-Fi et chaque poste de travail pour les 4 sites (avec de nombreux déplacements en ateliers pour retracer physiquement les câbles et prises RJ45). Complete redesign of the architecture diagrams. The legacy schemas were built with Cisco Packet Tracer, which is primarily a technical simulation tool, often rigid and unreadable for non-technical staff. I took the initiative to migrate everything to Draw.io. Though both are used in networking, they serve different purposes: while Packet Tracer focuses on traffic simulation, Draw.io offers vastly superior design flexibility and visual output. This switch resulted in clear, aesthetic diagrams usable by a wider audience (CIO, CEO, external providers). This comprehensive mapping encompassed network topology, patching racks, switches, Wi-Fi access points, and every workstation across all 4 sites (requiring extensive physical on-site visits to trace cables and verify RJ45 outlets).



  *L'image a été floutée afin de préserver la confidentialité des infrastructures critiques de l'entreprise.* *The image has been blurred to ensure the confidentiality of the company's critical infrastructure.*

• Architecture des Lecteurs Réseau Network Drive Architecture

  L'organisation des fichiers partagés était devenue illisible et désorganisée entre les 4 sites industriels. Pour y remédier, j'ai d'abord audité l'ancien système et les besoins des utilisateurs. En collaboration avec l'équipe informatique, nous avons créé une structure unique pour regrouper toutes les données de l'entreprise. J'ai utilisé des scripts shell pour scanner les milliers de dossiers, puis j'ai répertorié l'ensemble sur un fichier Excel afin de présenter une matrice des droits claire au PDG. Enfin, j'ai configuré les accès sécurisés (groupes AD et droits NTFS). Ce projet a été validé par le DSI. Shared file organization had become messy and disorganized across the 4 industrial sites. To fix it, I first audited the legacy system and user needs. Working with the IT team, we created a single structure to group all company data. I used shell scripts to scan thousands of folders, then mapped everything into an Excel file to present a clear rights matrix to the CEO. Finally, I configured secure access (AD groups and NTFS rights). This project was approved by the CIO.

  Ancienne Organisation Legacy Organization

  \\SRV-DATA (Vrac)

  Divers_Info

  Copie de Export_Excel

  ARCHIVE_2018 (Doublon)

  Perso_Adrien

  Nouveau dossier (2)

  TEMP_A_TRIER

  SCAN_IMPRIMANTE

  Sauvegarde_05.02.24

  Nouvelle Structure New Structure

  \\FORGEX.LOCAL\DATA

  01_DIRECTION

  02_LOGISTIQUE

  A-STOCK_ET_ENCOURS

  B-VENTES_CLIENTS

  03_QUALITÉ

  04_SERVICES_TECHNIQUES

  05_COMPTABILITÉ

  06_RÉSEAU_SYS

  Migration d'un stockage local hétérogène vers une arborescence centralisée avec gestion des droits par groupes AD. Migration from heterogeneous local storage to a centralized architecture with AD group-based permissions.

  *Schéma représentatif : l'arborescence réelle a été simplifiée par mesure de confidentialité.* *Representative schema: the actual directory tree has been simplified for confidentiality reasons.*

• Étiquetage & Normalisation du Parc Tagging & Fleet Standardization

  Création d'un standard d'identification strict pour répertorier chaque équipement du parc. Cette méthode permet une gestion précise des actifs informatiques sur les sites de Monthermé, Bogny et Vouziers, le tout centralisé dans un fichier de suivi. Created a strict identification standard to catalogue every piece of equipment. This method allows precise IT asset management across the Monthermé, Bogny, and Vouziers sites, all centralized in a tracking file.

  Décomposition du Code Code Breakdown

  F

  -

  LO

  -

  01

  TYPE
  (F: Fixe, P: Portable...) TYPE
  (F: Desktop, P: Laptop...)

  SERVICE
  (LO: Logistique, RH: Paye...) DEPARTMENT
  (LO: Logistics, RH: HR...)

  NUMÉRO
  (Ordre croissant) NUMBER
  (Incremental)


  *L'image a été floutée afin de préserver la confidentialité des données sensibles de l'entreprise (numéros de série, adresses IP, utilisateurs).* *The image has been blurred to ensure the confidentiality of sensitive company data (serial numbers, IP addresses, users).*

• Interventions Réseau Terrain On-site Network Interventions

  Vérification du fonctionnement des prises RJ45 dans le hall d'administration de Bogny en prévision du déménagement des bureaux logistique. Constat : environ la moitié des prises non fonctionnelles. Démontage partiel des goulottes pour inspection des noyaux RJ45. Remontée des observations au DSI par mail. Résolution de problèmes de brassage : identification de câbles mal branchés en baie par test unitaire de chaque câble. Verified RJ45 outlet functionality in the Bogny administration hall ahead of the logistics office relocation. Finding: approximately half of the outlets were non-functional. Partial dismantling of cable trays to inspect RJ45 modules. Observations reported to the CIO by email. Resolved patching issues: identified incorrectly connected cables in the rack through individual cable testing.

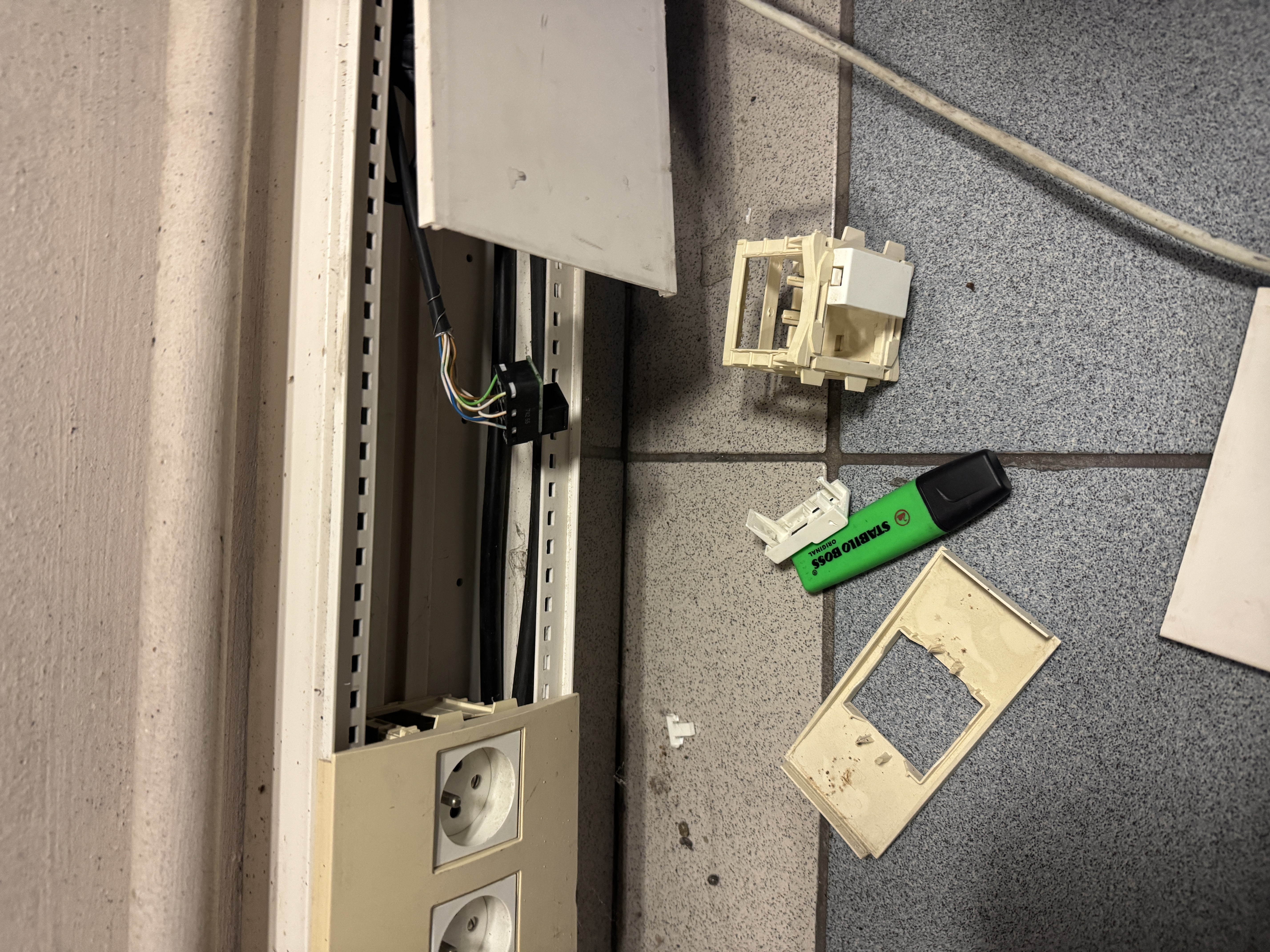

  *Démontage des goulottes et testeur réseau : vérification physique de la connectivité des prises RJ45.* *Cable tray dismantling and network tester: physical verification of RJ45 outlet connectivity.*
